Grid 网格布局教程 ​

Grid 布局是目前 CSS 中最强大的二维布局系统。

1. 概述 ​

网格布局（Grid）是最强大的 CSS 布局方案。

它将网页划分成一个个网格，可以任意组合不同的网格，做出各种各样的布局。以前，只能通过复杂的 CSS 框架达到的效果，现在浏览器内置了。

Grid 布局与 Flex 布局 有一定的相似性，都可以指定容器内部多个项目的位置。但是，它们也存在重大区别。

特性Flexbox (一维布局)Grid (二维布局)
核心思想内容驱动 (Content-First)。让布局去适应内容的大小。布局驱动 (Layout-First)。先画好格子，再把内容填进去。
维度处理一行或一列。虽然可以换行，但换行后的每一行是独立的。同时处理行和列。可以轻松实现“跨行跨列”。
对齐很难实现“二维对齐”（比如让第二行的某个元素严格对齐第一行的某个元素）。天生就是为了二维对齐设计的。
适用场景导航栏、按钮组、卡片列表（单行）、简单的居中。整个页面的宏观骨架、复杂的仪表盘、图片画廊、非规则网格。

2. 基本概念 ​

学习 Grid 布局之前，需要了解一些基本概念。

2.1 容器和项目 ​

采用网格布局的区域，称为**"容器"（container）。容器内部采用网格定位的子元素，称为"项目"（item）**。

html
<div>
  <div><p>1</p></div>
  <div><p>2</p></div>
  <div><p>3</p></div>
</div>

上面代码中，最外层的<div>元素就是容器，内层的三个<div>元素就是项目。

注意：项目只能是容器的顶层子元素，不包含项目的子元素，比如上面代码的<p>元素就不是项目。Grid 布局只对项目生效。

2.2 行和列 ​

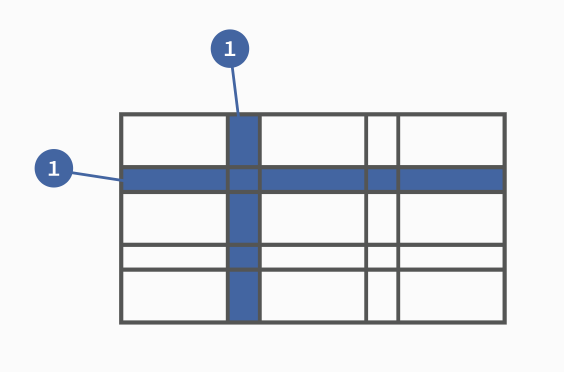

容器里面的水平区域称为**"行"（row），垂直区域称为"列"（column）**。

Logo

上图中，水平的深色区域就是"行"，垂直的深色区域就是"列"。

2.3 单元格 ​

行和列的交叉区域，称为**"单元格"（cell）**。

正常情况下，n行和m列会产生n x m个单元格。比如，3行3列会产生9个单元格。

2.4 网格线 ​

划分网格的线，称为**"网格线"（grid line）**。水平网格线划分出行，垂直网格线划分出列。

正常情况下，n行有n + 1根水平网格线，m列有m + 1根垂直网格线，比如三行就有四根水平网格线。

上图是一个 4 x 4 的网格，共有5根水平网格线和5根垂直网格线。

Logo

3. 容器属性 ​

Grid 布局的属性分成两类。一类定义在容器上面，称为容器属性；另一类定义在项目上面，称为项目属性。这部分先介绍容器属性。

3.1 display 属性 ​

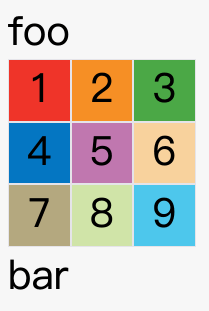

display: grid指定一个容器采用网格布局。

css
div {
  display: grid;
}

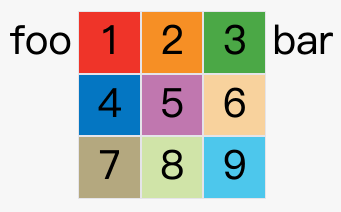

Logo 默认情况下，容器元素都是块级元素，但也可以设成行内元素。

css
div {
  display: inline-grid;
}

Logo

注意：设为网格布局以后，容器子元素（项目）的float、display: inline-block、display: table-cell、vertical-align和column-*等设置都将失效。

3.2 grid-template-columns 属性， grid-template-rows 属性 ​

容器指定了网格布局以后，接着就要划分行和列。

  • grid-template-columns属性定义每一列的列宽。
  • grid-template-rows属性定义每一行的行高。
css
.container {
  display: grid;
  grid-template-columns: 100px 100px 100px;
  grid-template-rows: 100px 100px 100px;
}

Logo 上面代码指定了一个三行三列的网格，列宽和行高都是100px。

除了使用绝对单位，也可以使用百分比。

css
.container {
  display: grid;
  grid-template-columns: 33.33% 33.33% 33.33%;
  grid-template-rows: 33.33% 33.33% 33.33%;
}

（1）repeat()

有时候，重复写同样的值非常麻烦，尤其网格很多时。这时，可以使用repeat()函数，简化重复的值。

css
.container {
  display: grid;
  grid-template-columns: repeat(3, 33.33%);
  grid-template-rows: repeat(3, 33.33%);
}

repeat()接受两个参数，第一个参数是重复的次数（上例是3），第二个参数是所要重复的值。

repeat()重复某种模式也是可以的。

css

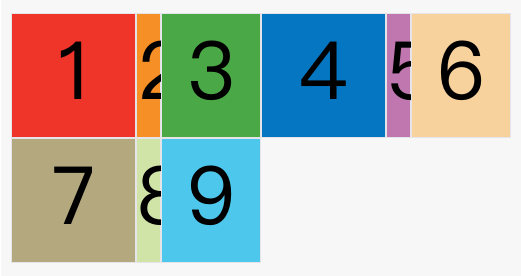

grid-template-columns: repeat(2, 100px 20px 80px);

上面代码定义了6列，第一列和第四列的宽度为100px，第二列和第五列为20px，第三列和第六列为80px。

Logo

（2）auto-fill 关键字

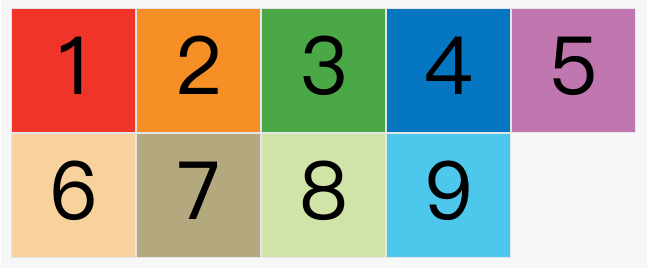

有时，单元格的大小是固定的，但是容器的大小不确定。如果希望每一行（或每一列）容纳尽可能多的单元格，这时可以使用auto-fill关键字表示自动填充。

css
.container {
  display: grid;
  grid-template-columns: repeat(auto-fill, 100px);
}

上面代码表示每列宽度100px，然后自动填充，直到容器不能放置更多的列。

Logo

除了auto-fill，还有一个关键字auto-fit，两者的行为基本是相同的。差异在于：auto-fill会用空格子填满剩余宽度，auto-fit则会尽量扩大单元格的宽度。

（3）fr 关键字

为了方便表示比例关系，网格布局提供了fr关键字（fraction 的缩写，意为"片段"）。如果两列的宽度分别为1fr和2fr，就表示后者是前者的两倍。

css
.container {
  display: grid;
  grid-template-columns: 1fr 1fr;
}

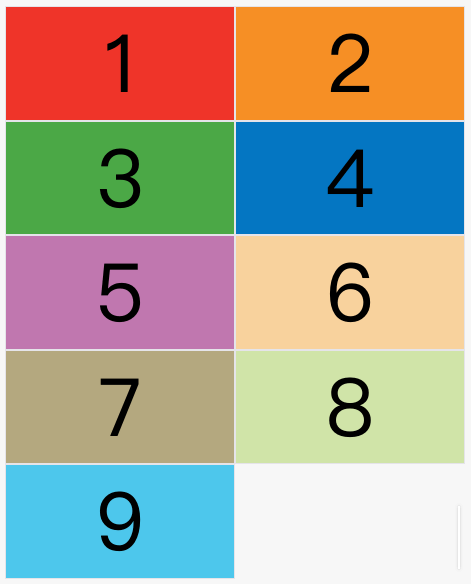

上面代码表示两个相同宽度的列。

Logo

fr可以与绝对长度的单位结合使用，这时会非常方便。

css
.container {
  display: grid;

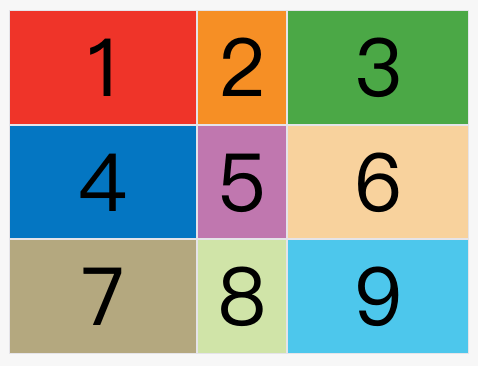

  grid-template-columns: 150px 1fr 2fr;
}

上面代码表示，第一列的宽度为150像素，第二列的宽度是第三列的一半。

Logo

（4）minmax()

minmax()函数产生一个长度范围，表示长度就在这个范围之中。它接受两个参数，分别为最小值和最大值。

css
grid-template-columns: 1fr 1fr minmax(100px, 1fr);

上面代码中，minmax(100px, 1fr)表示列宽不小于100px，不大于1fr。

（5）auto 关键字

auto关键字表示由浏览器自己决定长度。

css
grid-template-columns: 100px auto 100px;

上面代码中，第二列的宽度，基本上等于该列单元格的最大宽度。

（6）网格线的名称

grid-template-columns属性和grid-template-rows属性里面，还可以使用方括号，指定每一根网格线的名字，方便以后的引用。

css
.container {
  display: grid;
  grid-template-columns: [c1] 100px [c2] 100px [c3] auto [c4];
  grid-template-rows: [r1] 100px [r2] 100px [r3] auto [r4];
}

上面代码指定网格布局为3行 x 3列，因此有4根垂直网格线和4根水平网格线。方括号里面依次是这八根线的名字。

（7）布局实例

两栏式布局只需要一行代码：

css
.wrapper {
  display: grid;
  grid-template-columns: 70% 30%;
}

传统的十二网格布局：

css
grid-template-columns: repeat(12, 1fr);

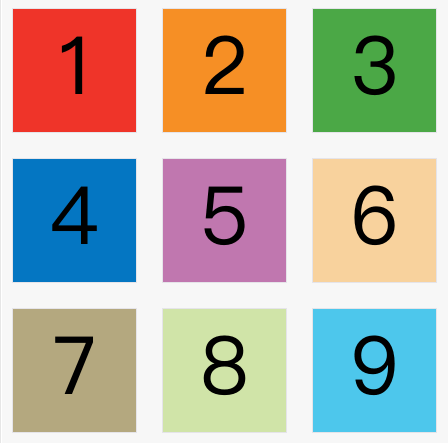

3.3 gap 属性 ​

row-gap属性设置行与行的间隔（行间距），column-gap属性设置列与列的间隔（列间距）。

css
.container {
  row-gap: 20px;
  column-gap: 20px;
}

Logogap属性是column-gap和row-gap的合并简写形式。

css
gap: <row-gap> <column-gap>;

例如：

css
.container {
  gap: 20px 20px;
}

如果gap省略了第二个值，浏览器认为第二个值等于第一个值。

3.4 grid-template-areas 属性 ​

网格布局允许指定"区域"（area），一个区域由单个或多个单元格组成。grid-template-areas属性用于定义区域。

css
.container {
  display: grid;
  grid-template-columns: 100px 100px 100px;
  grid-template-rows: 100px 100px 100px;
  grid-template-areas: 'a b c'
                       'd e f'
                       'g h i';
}

多个单元格合并成一个区域的写法如下。

css
grid-template-areas: 'a a a'
                     'b b b'
                     'c c c';

如果某些区域不需要利用，则使用"点"（.）表示。

css
grid-template-areas: 'a . c'
                     'd . f'
                     'g . i';

3.5 grid-auto-flow 属性 ​

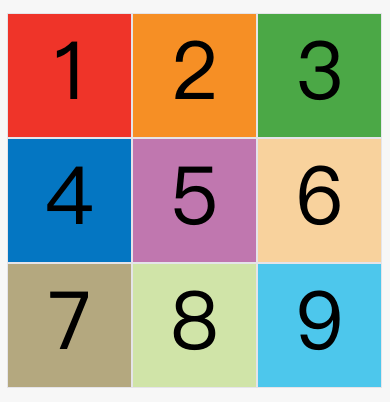

划分网格以后，容器的子元素会按照顺序，自动放置在每一个网格。默认的放置顺序是"先行后列"。 Logo

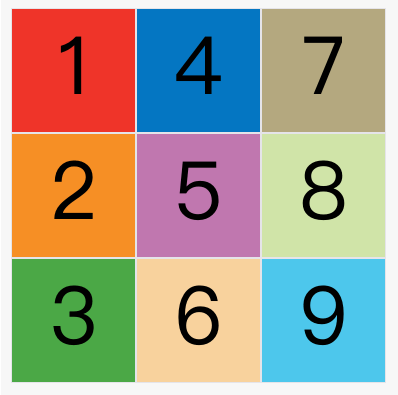

这个顺序由grid-auto-flow属性决定，默认值是row。 也可以将它设成column，变成"先列后行"。

css
grid-auto-flow: column;

Logo

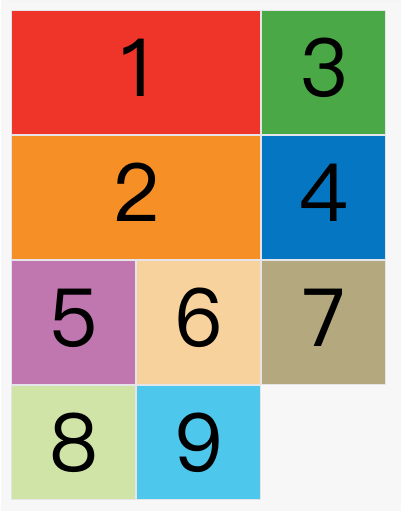

grid-auto-flow属性还可以设成row dense和column dense。这两个值主要用于，某些项目指定位置以后，剩下的项目怎么自动放置，表示"尽可能紧密填满，尽量不出现空格"。

css
grid-auto-flow: row dense;

Logo

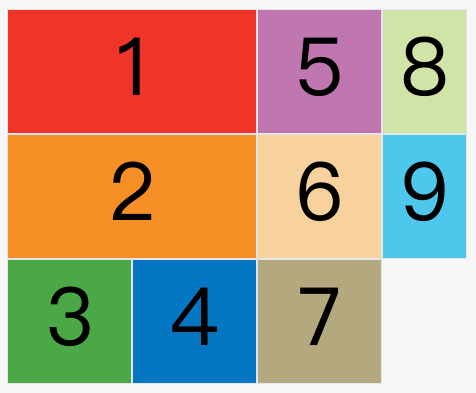

css
grid-auto-flow: column dense;

Logo

3.6 justify-items 属性， align-items 属性， place-items 属性 ​

justify-items属性设置单元格内容的水平位置（左中右），align-items属性设置单元格内容的垂直位置（上中下）。

css
.container {
  justify-items: start | end | center | stretch;
  align-items: start | end | center | stretch;
}
  • start：对齐单元格的起始边缘。
  • end：对齐单元格的结束边缘。
  • center：单元格内部居中。
  • stretch：拉伸，占满单元格的整个宽度（默认值）。

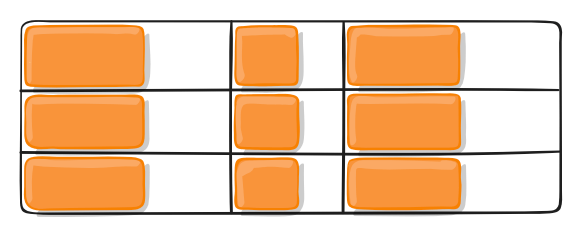

css
.container {
    justify-items: start;
}

Logo

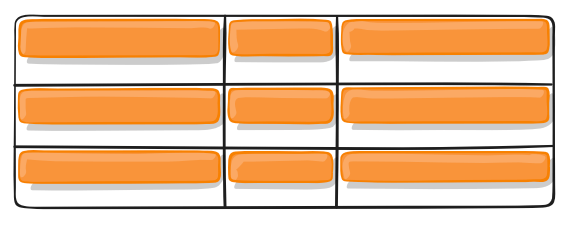

css
.container {
    align-items: start;
}

Logoplace-items属性是align-items属性和justify-items属性的合并简写形式。

css
place-items: <align-items> <justify-items>;

如果省略第二个值，则浏览器认为与第一个值相等。

3.7 justify-content 属性， align-content 属性， place-content 属性 ​

justify-content属性是整个内容区域在容器里面的水平位置（左中右），align-content属性是整个内容区域的垂直位置（上中下）。

css
.container {
  justify-content: start | end | center | stretch | space-around | space-between | space-evenly;
  align-content: start | end | center | stretch | space-around | space-between | space-evenly;
}

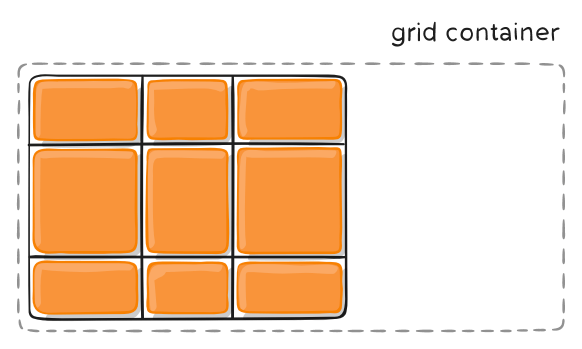

  • start - 对齐容器的起始边框。

    Logo

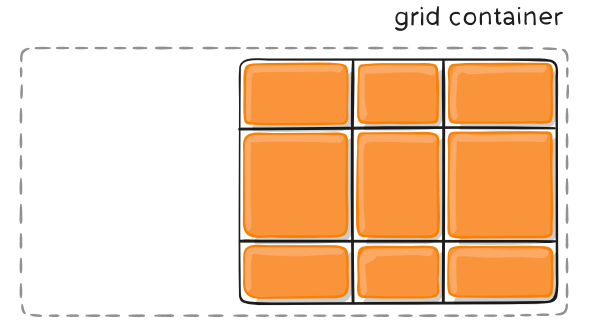

  • end - 对齐容器的结束边框。

    Logo

  • center - 容器内部居中。

    Logo

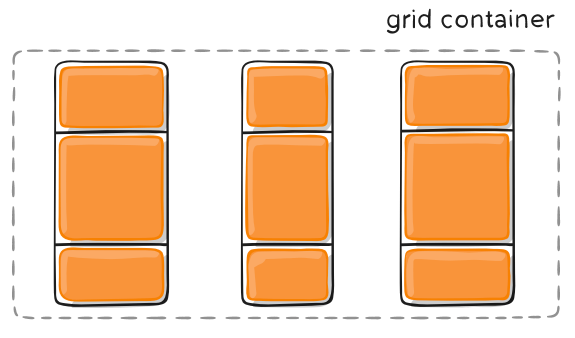

  • space-around - 每个项目两侧的间隔相等。 a Logo

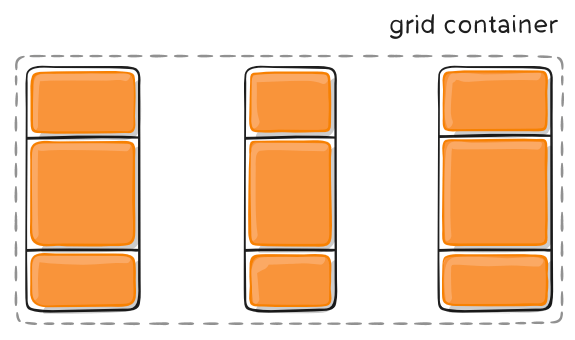

  • space-between - 项目与项目的间隔相等，项目与容器边框之间没有间隔。

    Logo

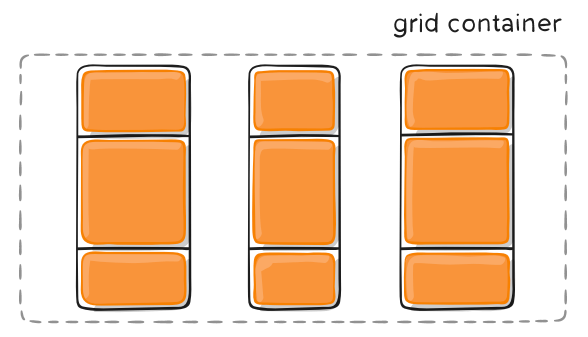

  • space-evenly - 项目与项目的间隔相等，项目与容器边框之间也是同样长度的间隔。

    Logo

place-content属性是align-content属性和justify-content属性的合并简写形式。

css
place-content: <align-content> <justify-content>

如果省略第二个值，浏览器就会假定第二个值等于第一个值。

3.8 grid-auto-columns 属性， grid-auto-rows 属性 ​

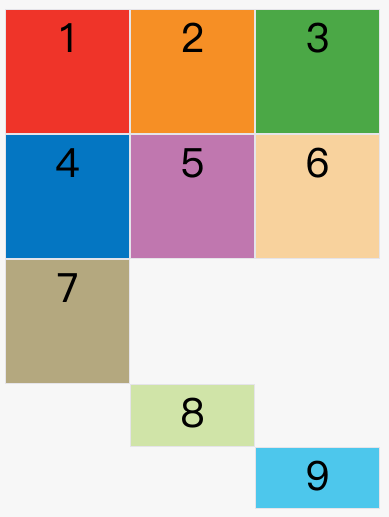

有时候，一些项目的指定位置，在现有网格的外部。这时，浏览器会自动生成多余的网格。

grid-auto-columns属性和grid-auto-rows属性用来设置，浏览器自动创建的多余网格的列宽和行高。

css
.container {
  display: grid;
  grid-template-columns: 100px 100px 100px;
  grid-template-rows: 100px 100px 100px;
  grid-auto-rows: 50px;
}

Logo

4. 项目属性 ​

下面这些属性定义在项目（子元素）上面。

4.1 grid-column-start / end, grid-row-start / end ​

项目的位置是可以指定的，具体方法就是指定项目的四个边框，分别定位在哪根网格线。

  • grid-column-start属性：左边框所在的垂直网格线
  • grid-column-end属性：右边框所在的垂直网格线
  • grid-row-start属性：上边框所在的水平网格线
  • grid-row-end属性：下边框所在的水平网格线
css
.item-1 {
  grid-column-start: 2;
  grid-column-end: 4;
}

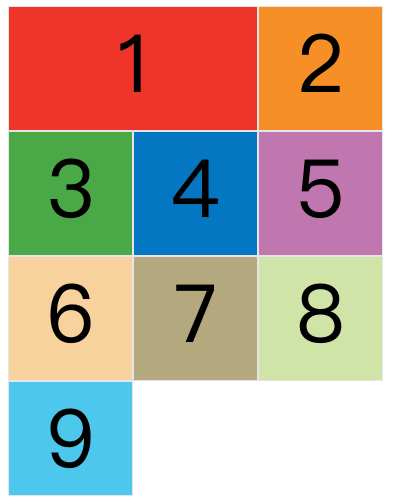

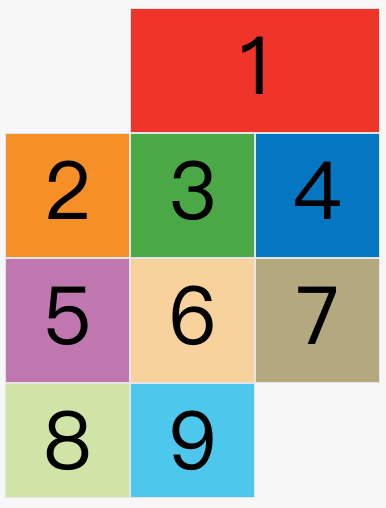

Logo 这四个属性的值还可以使用span关键字，表示"跨越"，即左右边框（上下边框）之间跨越多少个网格。

css
.item-1 {
  grid-column-start: span 2;
}

Logo

4.2 grid-column 属性， grid-row 属性 ​

grid-column属性是grid-column-start和grid-column-end的合并简写形式，grid-row属性是grid-row-start属性和grid-row-end的合并简写形式。

css
.item {
  grid-column: <start-line> / <end-line>;
  grid-row: <start-line> / <end-line>;
}

例如：

css
.item-1 {
  grid-column: 1 / 3;
  grid-row: 1 / 2;
}

斜杠以及后面的部分可以省略，默认跨越一个网格。

4.3 grid-area 属性 ​

grid-area属性指定项目放在哪一个区域。

css
.item-1 {
  grid-area: e;
}

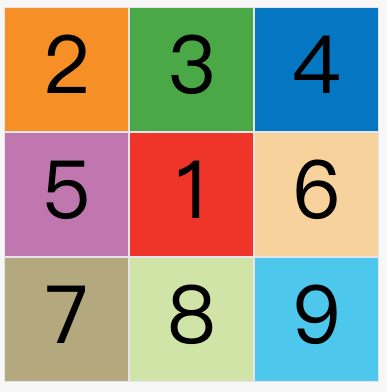

1号项目位于e区域，效果如下图。 Logo

grid-area属性还可用作grid-row-start、grid-column-start、grid-row-end、grid-column-end的合并简写形式。

css
.item {
  grid-area: <row-start> / <column-start> / <row-end> / <column-end>;
}

4.4 justify-self 属性， align-self 属性， place-self 属性 ​

justify-self属性设置单元格内容的水平位置，align-self属性设置单元格内容的垂直位置。只作用于单个项目。

css
.item {
  justify-self: start | end | center | stretch;
  align-self: start | end | center | stretch;
}

place-self属性是align-self属性和justify-self属性的合并简写形式。

css
place-self: <align-self> <justify-self>;
